氣缸出力表_氣缸推力計算公式
發布時間:2021-05-14 03:00:10 / 點擊量:96932 / 返回上一頁

瑞亨氣動提供最全面的氣缸理論輸出力表以及計算方法,專注服務于自動化系列配套與解決方案。

氣缸的輸出力跟行程長短無關,如:

氣壓0.5Mpa (5.0985811公斤力/平方厘米(kgf/cm2))

缸徑50mm(5cm)

氣缸截面積=3.14X(5/2)^2=19.63(平方厘米)

所以,0.5Mpa下的理論出力=5.0985811*19.63=100.085(公斤力)可直接參考下面出力表

但僅為理論出力,實際要根據工況情況

氣缸理論出力

氣缸實際輸出力N=A*F

(假設氣缸50~500mm/s運行,50缸徑氣缸.在0.5Mpa氣壓下理論出力為100公斤,100公斤X0.5等于50公斤為實際出力

對于靜負載(如夾緊,低速鉚接等), F2阻力很小,A≤0.7;

對于氣缸速度在50~500mm/s范圍內的水平或垂直動作, A≤0.5;

對于氣缸速度大于500mm/s的動作, F2影響很大, A≤0.3。



舉個例子,我們估算某場合需要選用一個缸徑Φ40mm的氣缸,這就是底線,但完全沒有必要說,給個安全系數,然后選一個“精確”缸徑,實際的做法,應該是根據各種考慮,可能會選缸徑Φ50mm或者Φ63mm乃至Φ100mm

氣缸直徑的確定,需根據負載大小,運行速度和工作壓力來決定

(1)確定有關負載重量:負載條件包括工件,夾具,導桿等可動部分的重量。

(2)選定使用的空氣壓力:供應氣缸的壓縮空氣壓力

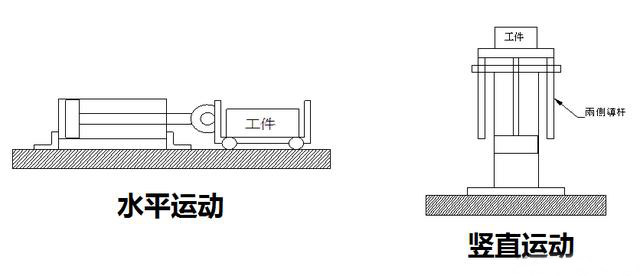

(3)動作方向:確定氣缸動作方向(上,下,水平)

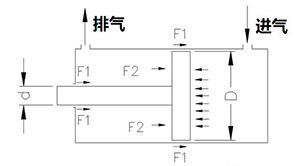

氣缸出力方向

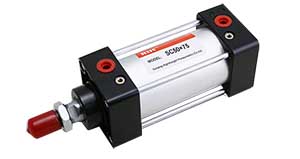

標準單桿氣缸理論輸出力表

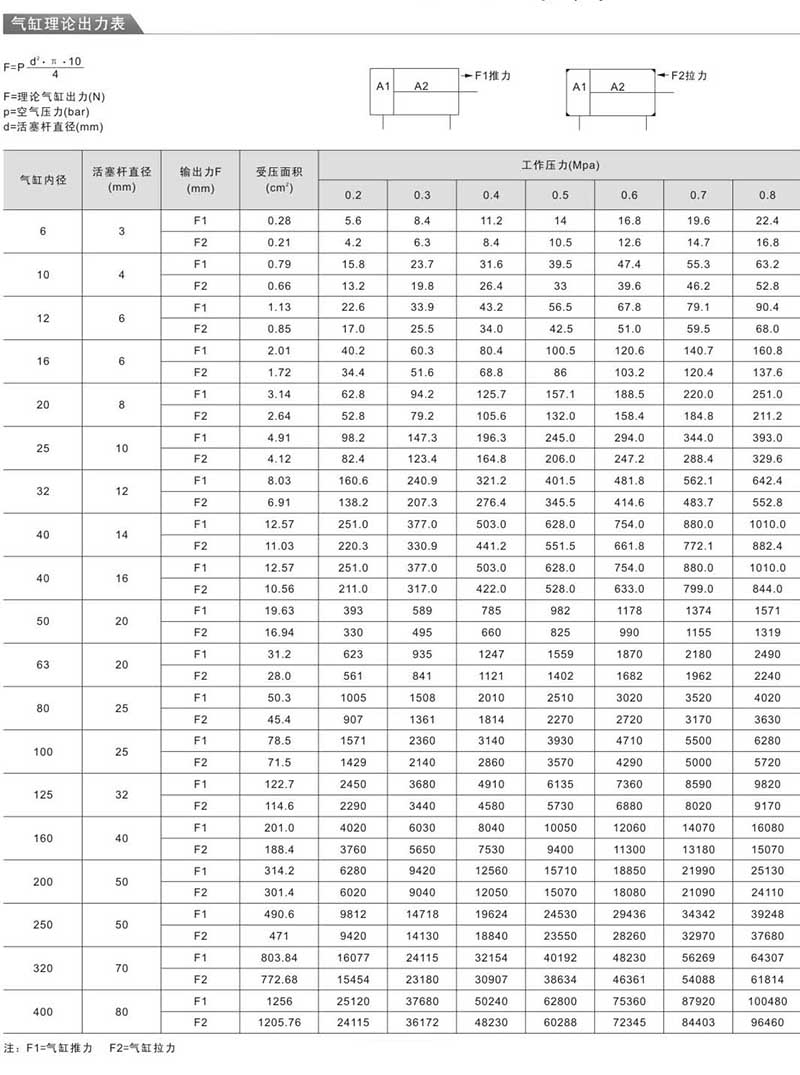

氣缸出力表

氣缸理論輸出力

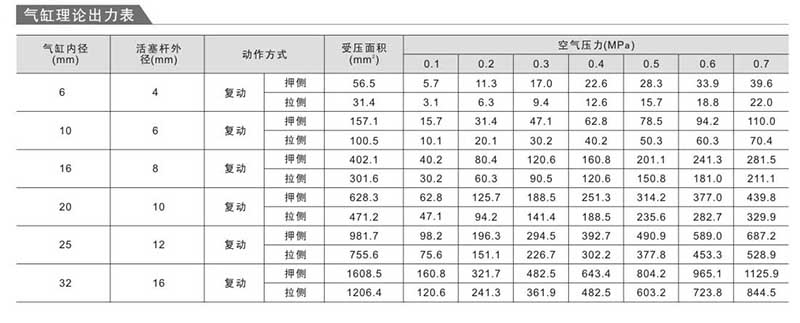

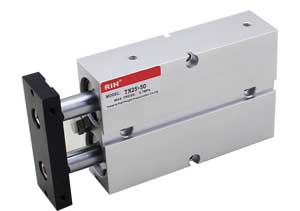

雙桿氣缸理論輸出力表


雙桿氣缸理論輸出力表

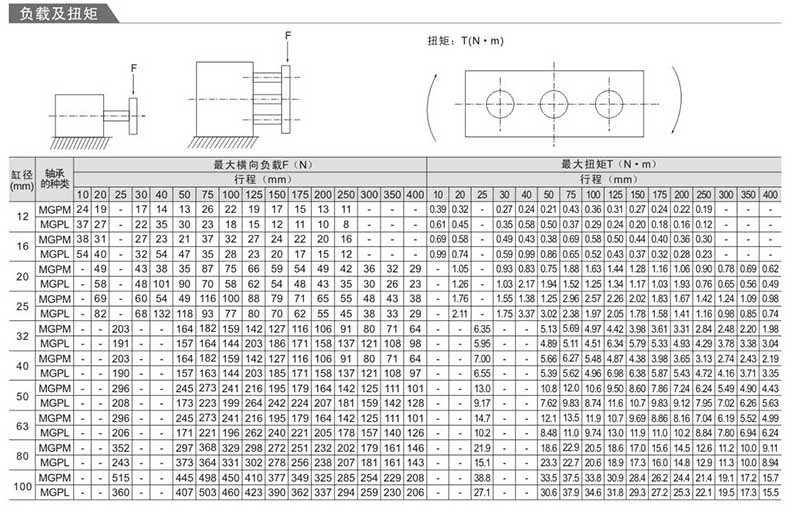

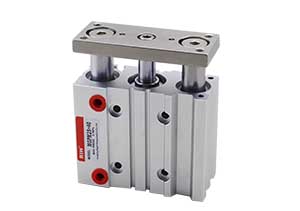

三桿氣缸橫向負載及扭矩受力表

氣缸理論輸出力

三桿氣缸理論輸出力
