標準氣缸型號規格選型的幾個重要尺寸
發布時間:2021-05-14 02:59:50 / 點擊量:54533 / 返回上一頁

標準氣缸型號規格選型的幾個重要尺寸

標準氣缸是應用最為廣泛之一的氣缸,常用的有亞德客型SC氣缸,SI氣缸,SU氣缸;DNC費斯托FESTO氣缸,SMC型MBB氣缸,國產QGB系列等。

標準氣缸的主要特點和優勢,

1、氣缸缸徑分為32~320mm不等,氣缸行程可達到2000mm。

2、氣缸前后端蓋均有緩沖調節功能,使氣缸活塞運行兩端平穩,無撞擊感。

3、多種氣缸安裝附件可供選擇,靈活多變。

如何進行標準氣缸選型呢?**確認缸徑和行程

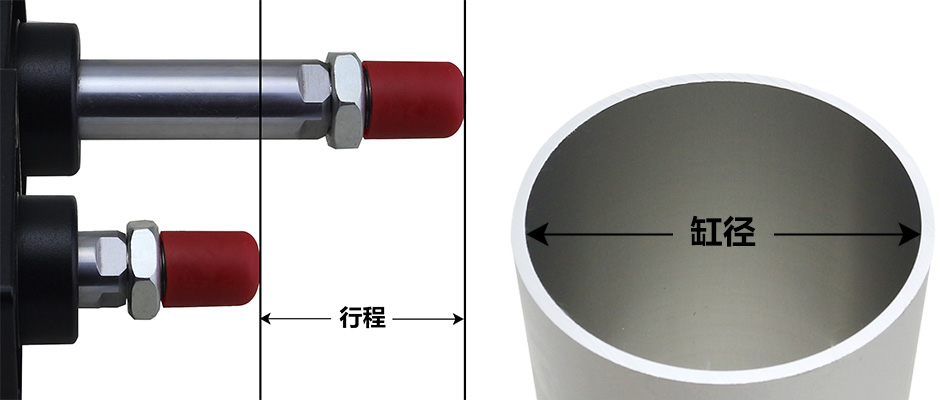

氣缸缸徑行程



行程就是活塞桿伸出去和縮回來之間的誤差距離,有些人會把氣缸本身外露算行程,這都是錯誤的。缸徑就是缸筒內壁的直徑,一般量外徑也是可以估算內徑的大小,同等氣壓下,缸徑越大出力越大。

國內常用的標準氣缸其功能都是一樣的,主要差別是外形安裝尺寸以及型號;

這是一個標準氣缸的基本外形圖,確認氣缸KB的安裝距離和確認A+行程氣缸總長距離,安裝的附件不通需要確認的尺寸也不一樣。

標準氣缸


用法蘭板安裝需要確認的尺寸,前法蘭安裝需要確認:法蘭到活塞桿紅色線的距離和法蘭板BD,BF的安裝孔距。如果是后安裝同理也只要保證法蘭到氣缸頂端的距離, 這個時候氣缸本身的安裝孔距就并不重要了。

標準氣缸FA圖



用CACB附件安裝確保DE孔的直徑孔和中心點到氣缸活塞頂端的距離,氣缸的本身安裝孔距就無關要緊。

標準氣缸CA圖紙



用LB腳坐安裝需要確認AC+行程 安裝孔距的距離。方便支架的安裝,確認支架底部到活塞桿的中間距離和伸縮長度。

標準氣缸LB圖


TC和TCM中擺附件支架安裝保證TC中間軸到氣缸的頂端的距離

標準氣缸TC圖

。

標準氣缸的附件是種類最多的,不同的附件能在各種工作環境下保證氣缸的安裝使用,能達到意想不到的效果。


標準氣缸附件圖
