做機械的天天打交道,時間一長國內的國外的,公制的英制的,直的錐的,密封的非密封的,內的外的,55度的60度的??傊31桓銇y,用一次從頭到尾查一次,我這里也算是歸納總結一下,希望有所幫助,
我的做法是常用的打印出來放在桌邊,用時隨時拿來查看,時間長了就自然記住了。
(一)
NPT是一般用途的美國標準錐管螺紋,牙型角為60°
PT牙為英制錐螺紋,牙型角為55°,密封中最常用。英制管螺紋是細牙螺紋,因為粗牙螺紋的牙深大,會嚴重的降低所切螺紋外徑管子的強度。
PF牙是管用平行螺紋。
G 是55度非螺紋密封管螺紋,屬惠氏螺紋家族.標記為 G代表圓柱螺紋,G是管螺紋的統稱(Guan),55、60度的劃分屬于功能性的
ZG俗稱管錐,即螺紋由一圓錐面加工而成,一般的水管接頭都是這樣的,老國標標注為Rc

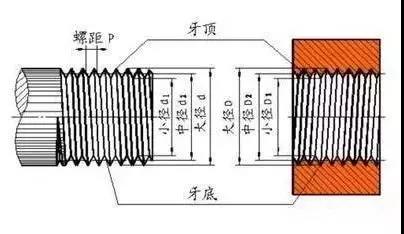

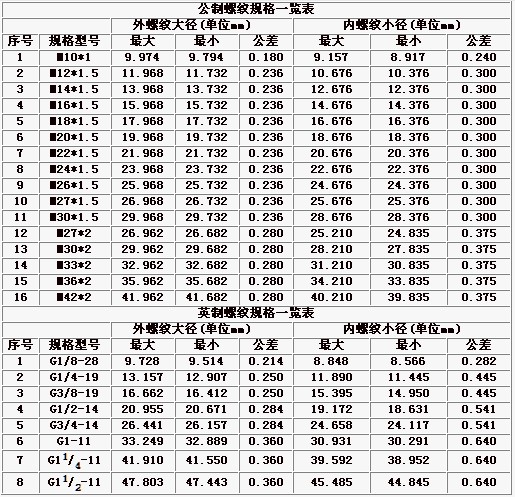

公制螺紋用螺距來表示,美英制螺紋用每英寸內的螺紋牙數來表示,這是它們**的區別, 公制螺紋是60度等邊牙型,英制螺紋是等腰55度牙型,美制螺紋60度。公制螺紋用公制單位,美英制螺紋用英制單位。

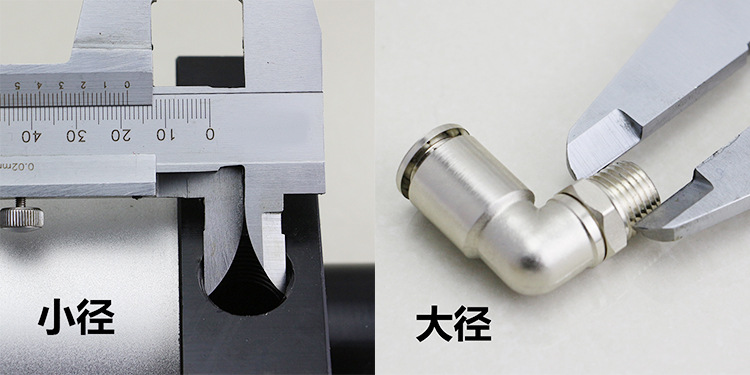

管螺紋主要用來進行管道的連接,其內外螺紋的配合緊密,有直管與錐管兩種。公稱直徑是指所連接的管道直徑,顯然螺紋大徑比公稱直徑大。
1/4,1/2,1/8是英制螺紋的公稱直徑,單位是英寸。
(二)
1、英寸制統一螺紋
在英寸制**廣泛采用,該類螺紋分三個系列:粗牙系列UNC,細牙系列UNF,特細牙系列UNFF,外加一個定螺距系列UN。
標注方法:螺紋直徑—每英寸牙數系列代號—精度等級
示例:粗牙系列 3/8—16UNC—2A
細牙系列 3/8—24UNF—2A
特細牙系列 3/8—32UNFF—2A
定螺距系列 3/8—20UN—2A
**位數字3/8表示螺紋外徑,單位為英寸,轉換為米制單位mm要乘以25.4,即3/8×25.4=9.525mm;第二、三位數字16、24、32、20為每英寸牙數(在25.4mm長度上的牙數);第三位以后的文字代號UNC、UNF、UNFF、UN為系列代號,最后兩位2A為精度等級。
2 、55°圓柱管螺紋的轉化
55°圓柱管螺紋,來源于英寸制系列,但米制和英寸制**均廣泛采用,用于輸送液體經、氣體和安裝電線的管接頭與管子的聯接,然而,各國的代號不同,應按下表(對照表)中的國外代號轉化為我國代號,現將各國的55°圓柱管螺紋代號列于下表。
國別 代號
中國 G
日本 G、PF
英國 BSP、BSPP
法國 G
德國 R(內螺紋)、K(外螺紋)
前蘇聯 G、TPУБ
ISO Rp
3、55°圓錐管螺紋的轉化
55°圓錐管螺紋,是指螺紋的牙型角為55°、螺紋具有1:16的錐度。該系列螺紋在世界上應用廣泛,它的代號,各國規定不同,見下表。按下表中的國外代號轉化為我國代號。
國別 代號
中國 ZG、R(外螺紋)
英國 BSPT、R(外螺紋)、Rc(內螺紋)
法國 G(外螺紋)、R(外螺紋)
