二位五通電磁閥常見問題和原理介紹

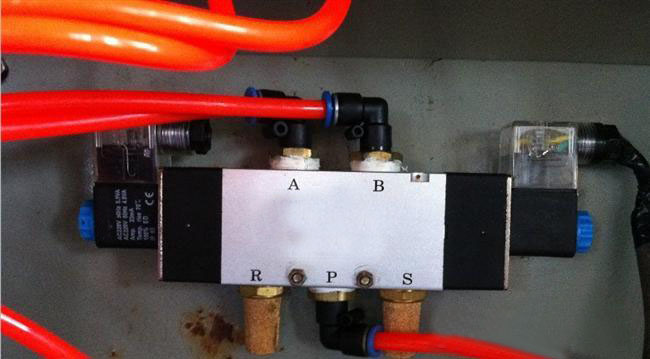

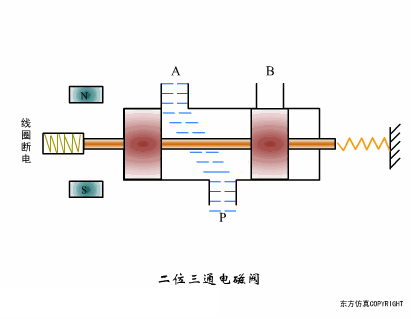

五通是有五個通道通氣,其中1個P與氣源連接,兩個A/B與雙作用氣缸的外部氣室的進出氣口連接(與氣動閥等連接),兩個(R、S)與內部氣室的進出氣口接連(排氣作用),圖示的兩位五通電磁閥為雙電控(即雙線圈),出去的AB與一個氣動閥的氣缸連接,氣缸上部通氣是開閥時作用,氣缸下部是關閥是作用。
線圈電壓等級一般采用DC24V、AC220V等。靠近A的線圈帶電,氣路---P--A就通了,A出去的管道上就有氣了;同理靠近B的電磁線圈帶電,PB也通了。R,S是2個排氣孔,圖上看到的銅色的是消音器。
我們做控制設計就是控制這個電磁線圈的得電失電了,需要注意的是氣路和閥門限位的聯鎖關系不能搞錯,就是控制關閥的氣路的電磁線圈必須和關到位的限位聯鎖,控制關開閥的氣路的電磁線圈必須和開到位的限位聯鎖;現場有可能會接錯線的或者接錯氣路的,送電前檢查下A/B出口的氣路即可判斷是否正確。
如果線圈只是單控了,那只能完成電動開閥或者關閥的功能(就看線圈那個通電了)
