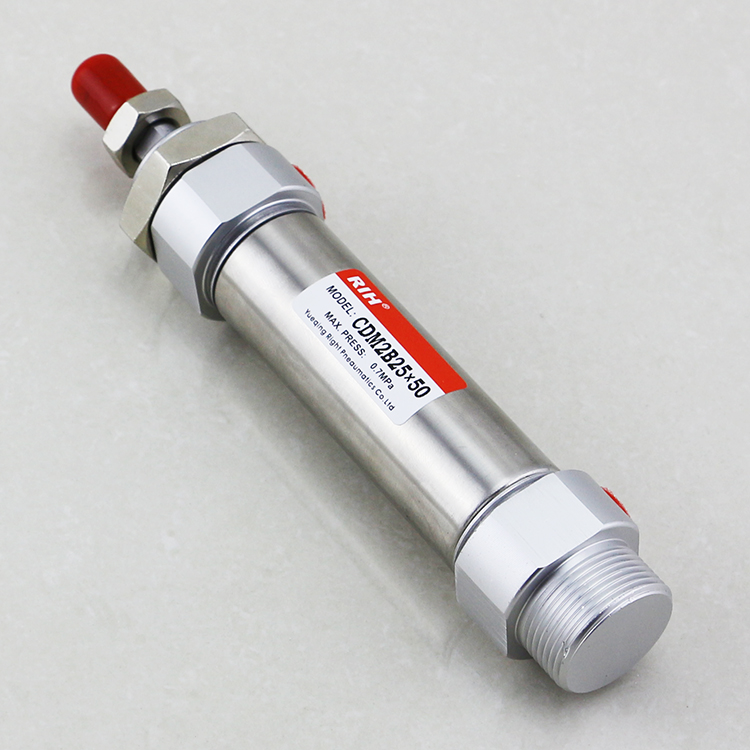

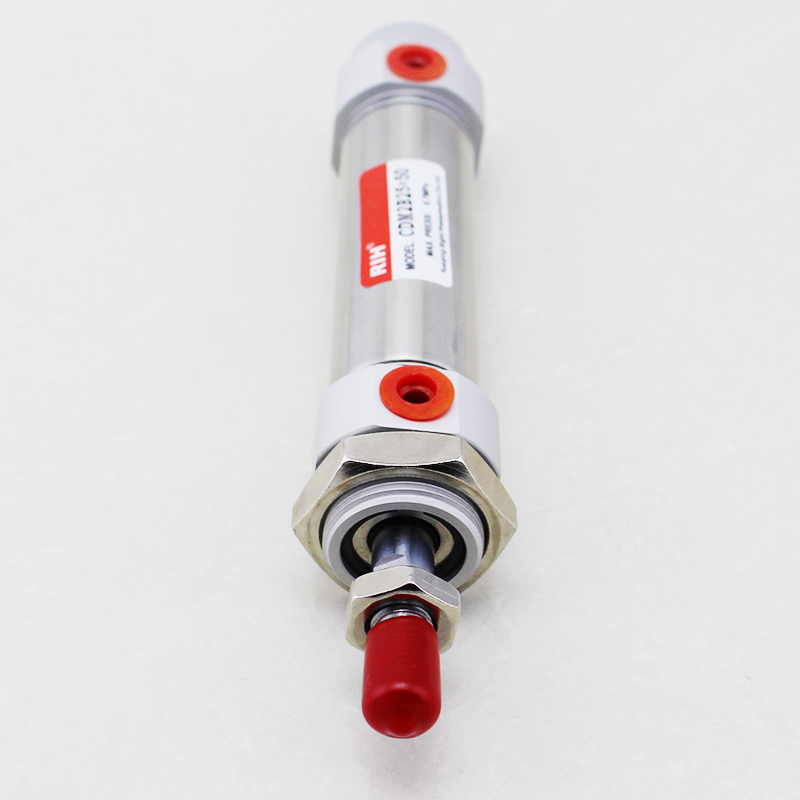

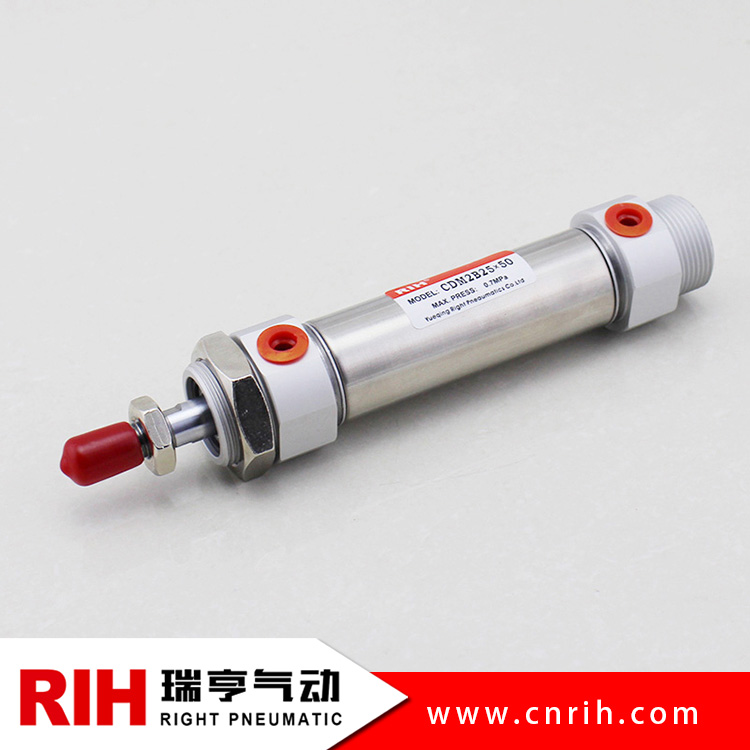

SMC不銹鋼迷你氣缸活塞采用異性雙向密封結構,尺寸緊湊,有儲油功能。前后蓋帶固定式防撞墊,可減少氣缸的換向沖擊,多種后蓋形式,使氣缸安裝方便。不銹鋼迷你氣缸前后蓋與不銹鋼缸體采用鉚合滾包結構,鏈接可靠。缸體采用高精度不銹鋼管,強度高,抗腐蝕。多種規格的氣缸及氣缸安裝附件可供客戶選擇使用。
常用的有MAL鋁合金迷你氣缸型號,MA不銹鋼迷你氣缸,DSNU迷你氣缸,CM2迷你氣缸,CJ1、CJP、CJ2等微型迷你氣缸。
迷你氣缸的主要特點和優勢,
1、迷你氣缸缸徑一般分為6.10.12.16.20.25.32.40mm不等。
2、結構尺寸緊湊,前后螺紋安裝固定,能有效節省按裝空間,可適用于高頻率的使用要求
3、多種氣缸安裝附件可供選擇,靈活多變。

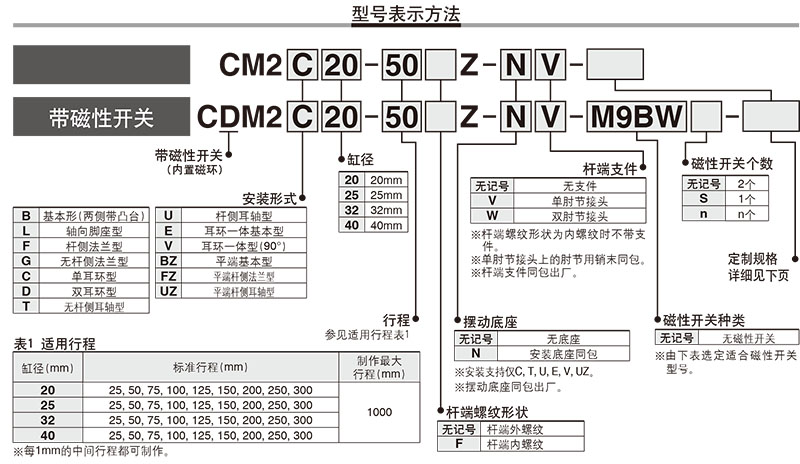

如何進行標準氣缸選型呢?**確認缸徑和行程
行程就是活塞桿伸出去和縮回來之間的誤差距離,有些人會把氣缸本身外露算行程,這都是錯誤的。缸徑就是缸筒內壁的直徑,一般量外徑也是可以估算內徑的大小,同等氣壓下,缸徑越大出力越大。
國內常用的迷你氣缸其功能都是一樣的,主要差別是外形安裝尺寸以及型號;
這是一個迷你氣缸的基本外形圖,后安裝:標準尾巴CA安裝只要確認K安裝孔的大小和中心點到氣缸活塞頂端的就可以代替。
前安裝要確認AB的距離和螺紋的大小就可以,只要后面安裝空間足夠,尾端是平尾還是CA都沒關系。
