產品中心

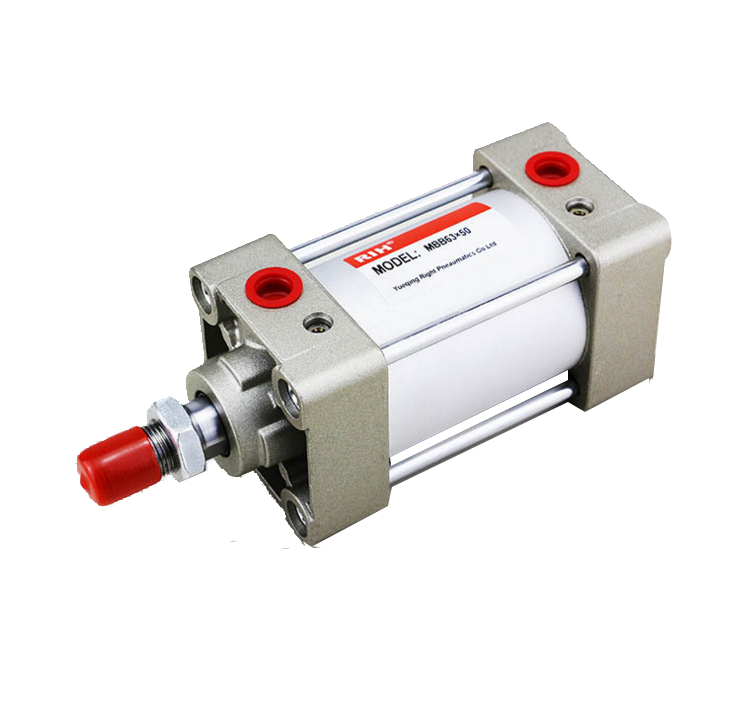

MBB系列標準氣缸

MBB標準氣缸活塞采用異性雙向密封結構,尺寸緊湊,于ISO15552標準氣缸相比,同缸徑MBB系列氣缸長度小,氣缸緩沖調節平穩,多種規格的氣缸級氣缸安裝附件可供客戶選擇使用,可以選擇耐高溫密封材料,可保證氣缸在150℃條件下正常工作。

點擊咨詢 相關視頻 資料下載
分享到:

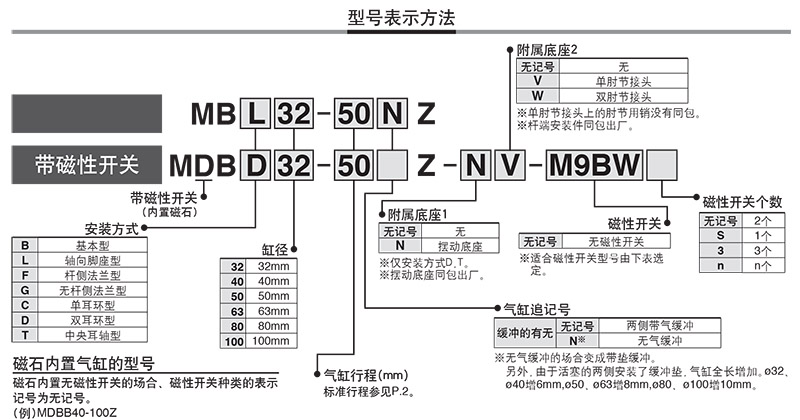

MBB氣缸選型代碼

MBB標準氣缸_能夠代替日本SMC標準氣缸_MDBB氣缸價格咨詢

如何進行標準氣缸選型呢?**確認缸徑和行程


氣缸缸徑行程



行程就是活塞桿伸出去和縮回來之間的誤差距離,有些人會把氣缸本身外露算行程,這都是錯誤的。缸徑就是缸筒內壁的直徑,一般量外徑也是可以估算內徑的大小,同等氣壓下,缸徑越大出力越大。

國內常用的標準氣缸其功能都是一樣的,主要差別是外形安裝尺寸以及型號;

這是一個標準氣缸的基本外形圖,確認氣缸KB的安裝距離和確認A+行程氣缸總長距離,安裝的附件不通需要確認的尺寸也不一樣。

標準氣缸


用法蘭板安裝需要確認的尺寸,前法蘭安裝需要確認:法蘭到活塞桿紅色線的距離和法蘭板BD,BF的安裝孔距。如果是后安裝同理也只要保證法蘭到氣缸頂端的距離, 這個時候氣缸本身的安裝孔距就并不重要了。

標準氣缸FA圖



用CACB附件安裝確保DE孔的直徑孔和中心點到氣缸活塞頂端的距離,氣缸的本身安裝孔距就無關要緊。

標準氣缸CA圖紙



用LB腳坐安裝需要確認AC+行程 安裝孔距的距離。方便支架的安裝,確認支架底部到活塞桿的中間距離和伸縮長度。

標準氣缸LB圖


TC和TCM中擺附件支架安裝保證TC中間軸到氣缸的頂端的距離

標準氣缸TC圖

。

標準氣缸的附件是種類最多的,不同的附件能在各種工作環境下保證氣缸的安裝使用,能達到意想不到的效果。


標準氣缸附件圖
